一、AF系列分级机产品概况：
　　AF系列气流分级机是以方型筒体结构为主体的一种气流分级技术。此技术一改圆型筒体旋转气场得形式，使物料更具有分散性，从而提高了分级效率。本系列机型采用高精度卧式分级形式，具有锐利得切割效果、良好的切割精度和大粒控制性能。本机型还采用了分级轮铰联结构连接形式，可将分级叶轮移出，使其间隙调整和维护非常方便。体现了人性化得设计理念。
AF系列适于超细粉干法分级，尤其适于大工业化产品的分级。
二、AF系列分级机工作原理：
AF分级机是带有二次进风及垂直安装分级转子的强制型离心分级机，它由分级转子、导向叶片整流器、加料器等组成。物料由上筒身加入，外界一次风对物料风筛作用，使粒子充分分散，并上长至分级区，由于分级转子高速旋转。粒子既受到分级粒子产生离心力，又受到气流粘性作用产生的向心力，当粒子受到离心力大于向心力，即分级径以上的粗粒子沿容器壁面旋下，外界二次空气通过导流部整流成均一旋流，将混杂或粘附于粗粉中的细粉分离干净，分离后粗粒从下部粗粒口排出，分级径以下细粒随气流经分级转子进旋风分离器，捕集器收集，净华气体从引风机排出。
三、AF系列分级机的特点：
　　除具有AB系列机型的诸多优点外，还具有如下特点：
分级范围广：该机对物料的不同性质、不同比重、不同粒形及不同粒度的适应性强，分级粒经范围广，d97可达4～200um。
分级精度高：完整稳定的分级流场和可靠的特殊密封，可对物料进行高锐度分级，粒度分布窄，大颗粒控制严。
分级效率高：采用低转速立式单叶轮分级，再配以强烈的涡流场和细粉提净装置，使其装机功率小，处理量大，细粉提取率高，分级效率可达95%。
配以强分散装置，可以对团聚性物料进行有效分散与分级。


四、AF系列分级机适用范围:
与各种粉碎设备（气流磨、球磨、雷蒙磨、振动磨等）组合分出细粉。
清除物料中过细或过粗的颗粒，有效解决夹带现象。
将物烊按粒度大小分成若干个粒度段，可替代水分法生产磨料.
本公司生产的气流分级机是以叶轮旋转离心而达到的粉体分级，结构形式有立式和卧式，具体使用中可以单级或多级串联使用。
单级立式分级机结构特点：此分级机叶轮垂直放置并与筒体同心，分级叶轮直径几十毫米至几千毫米，分级功率可以从零点几至几百千瓦。分级细度可以从几十目至几千目。
多级立式分级机产品概况:本机是以单机立式分级机为单元串联而成，可以同时把物料分级成多级产品。

五、AF系列多级立式分级机技术参数：

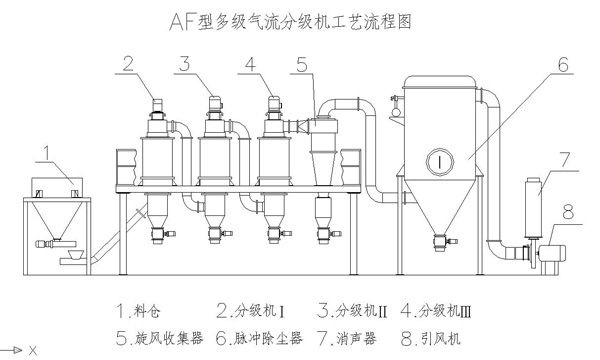

六、AF系列多级立式分级机流程图：

系列图片：
